1-4路SDI信號光纖傳輸器，多路SDI光端機，單模單纖（多?？蛇x）傳輸，<!--[endif]-->在單纖上傳4路HD-SDI信號，工作范圍從270Mb/s到1.485Gb/s，用于SMPTE 292M（1.485Gb/s）的時鐘恢復，支持SMPTE 305M (SDTi)、SMPTE 344M (540Mb/s)、M2S和DVB-ASI(270Mb/s)標準，120m自動電纜均衡，適用所有在1.485 Gb/s以下的速率（Belden 1694A）， LED狀態指示燈，支持熱插拔。
-----------------------------------------
SDI光端機詳細參數：

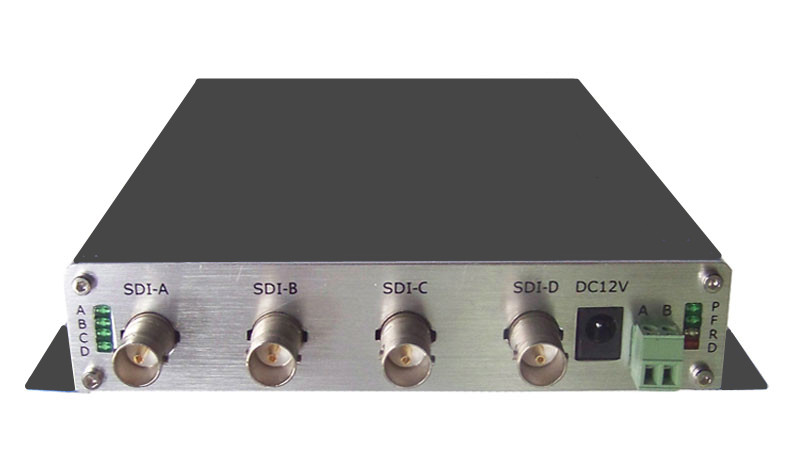

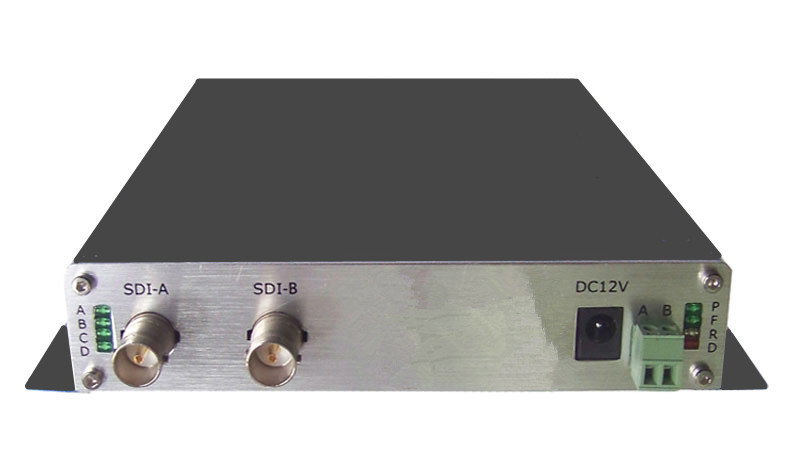

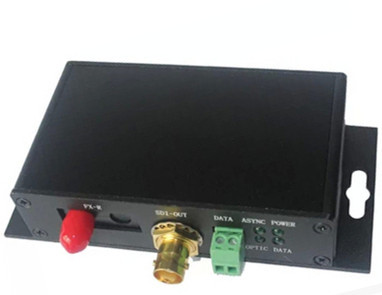

| 路數 | 單路SDI光端機 | 雙路SDI光端機 | 4路SDI光端機 |
| 型號 | SSF-SM11 | SSF-SM22 | SSF-SM44 |
| 接口 | 3G SDI HD-SDI | ||
| 支持分辨率 | 1080P30、50/1080i30/50 720P | ||
| 傳輸方式 | 無壓縮 | ||
| 信號輸入 | 1路3G SDI | 2路3G SDI | 4路3G SDI |
| 信號輸入 | 1路3G SDI | 2路3G SDI | 4路3G SDI |
| 模塊類型 | 單模單纖1310（多?？蛇x） | ||
| 光纖接口 | LC | ||
| 波長 | 1310nm/1550nm | ||
| 控制 | RS485 | ||
| 反射損失 | 大于15dB | ||
| 連接器 | FC/PC（ST/PC可選） | ||
| 均衡 | >100M@2970Mbps，Belden 1694A電纜 | ||
| >350m@270Mbps，Belden 1694A電纜 | |||
| 過沖 | 小于10%振幅 | ||
| 電源電壓 | 12DV/1A | ||
| 功率 | 2W | ||
| 工作溫度 | -5°-- 60° | ||
| 外形尺寸 | 125*65*2.7mm | 125*89*2.7mm | 125*89*2.7mm |
